Certificeringen:
CE ETA-15/0338
Aboma certificaat

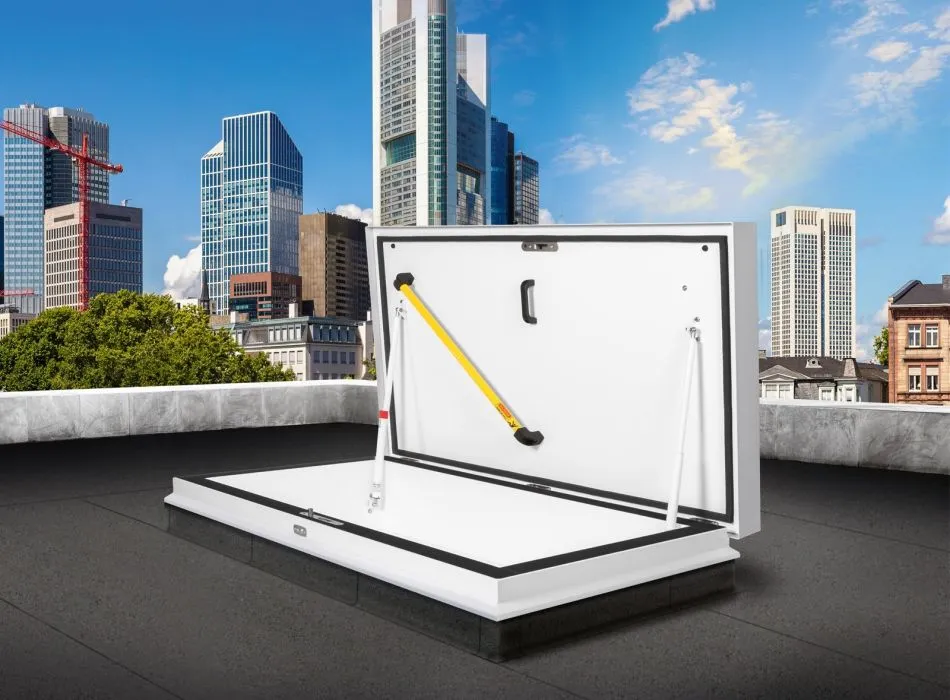

Dakluik type RHT
Dagmaat in mm - gewicht:
- RHT1015: 1000 x 1500 mm / 84 kg
- RHT1020: 1000 x 2000 mm / 101 kg
- RHT1025: 1000 x 2500 mm / 120 kg
- RHT1030: 1000 x 3000 mm / 134 kg
Scharnierzijde = lange zijde
Producteigenschappen standaard dakluik RHT:
-
Compleet geassembleerd geleverd
- Thermisch gescheiden en geïsoleerde constructie
- Contra balanssysteem voor openingshulp en terugvalremming
- Automatische openstand vergrendeling met releaseknop
- Diagonale handgreep in het Gorter geel aan de binnenkant van het deksel, biedt extra houvast bij de in- en afstap.
- Wind- en waterdichte afdichting
-
Sluiting met Gorter beslag en RVS Eurocilinderslot, binnen- en buitenbediening
Prestaties volgens CE (ETA-15/0338):
- Weerstand tegen permanente belasting (Eurocode EN 1993-1-1): 1050 kg/m²
- Isolatiewaarde (EN-ISO10077-2): Uw ≤ 0,276 W/(m².K)
- Geluidwerendheid (EN-ISO 717-1:2013): 26 dB
- Waterdichtheid (EN 12208): Class E 650
- Bestendigheid tegen windbelasting (EN 12210): Class E 3000
- Bestendigheid tegen sneeuwbelasting (EN 1991-1-3):3,97kN/m²
- Impact hard body (EN 356): Class P5A
- Impact soft body (EN 13049): Class 5
- Luchtdoorlatendheid (EN 12207): Class 3
RHT oppervlaktebehandeling:
Buitenzijde: gepoedercoat in RAL 7047

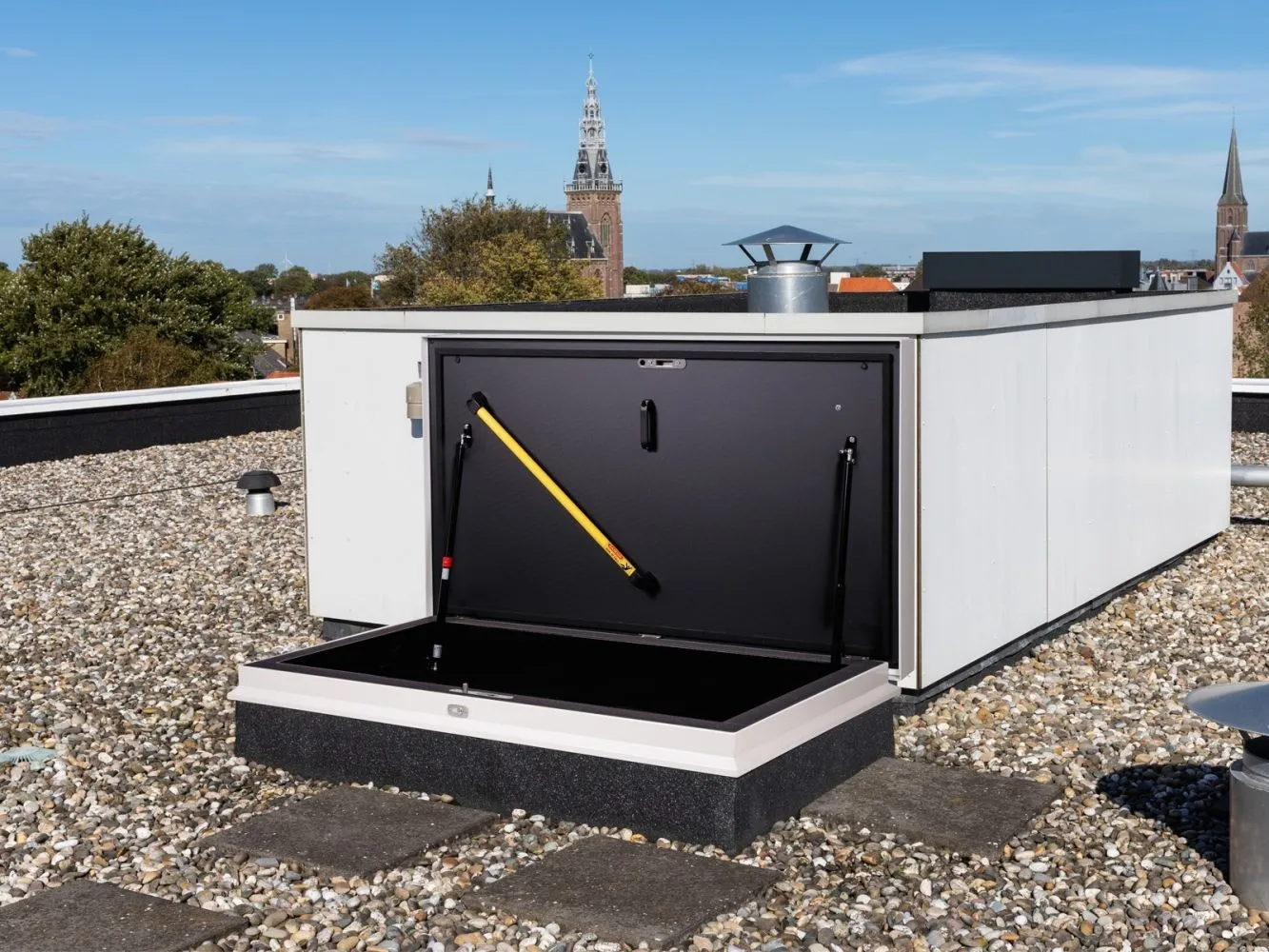

Binnenzijde: gepoedercoat in wit RAL 9010 (optioneel zwart RAL9004)

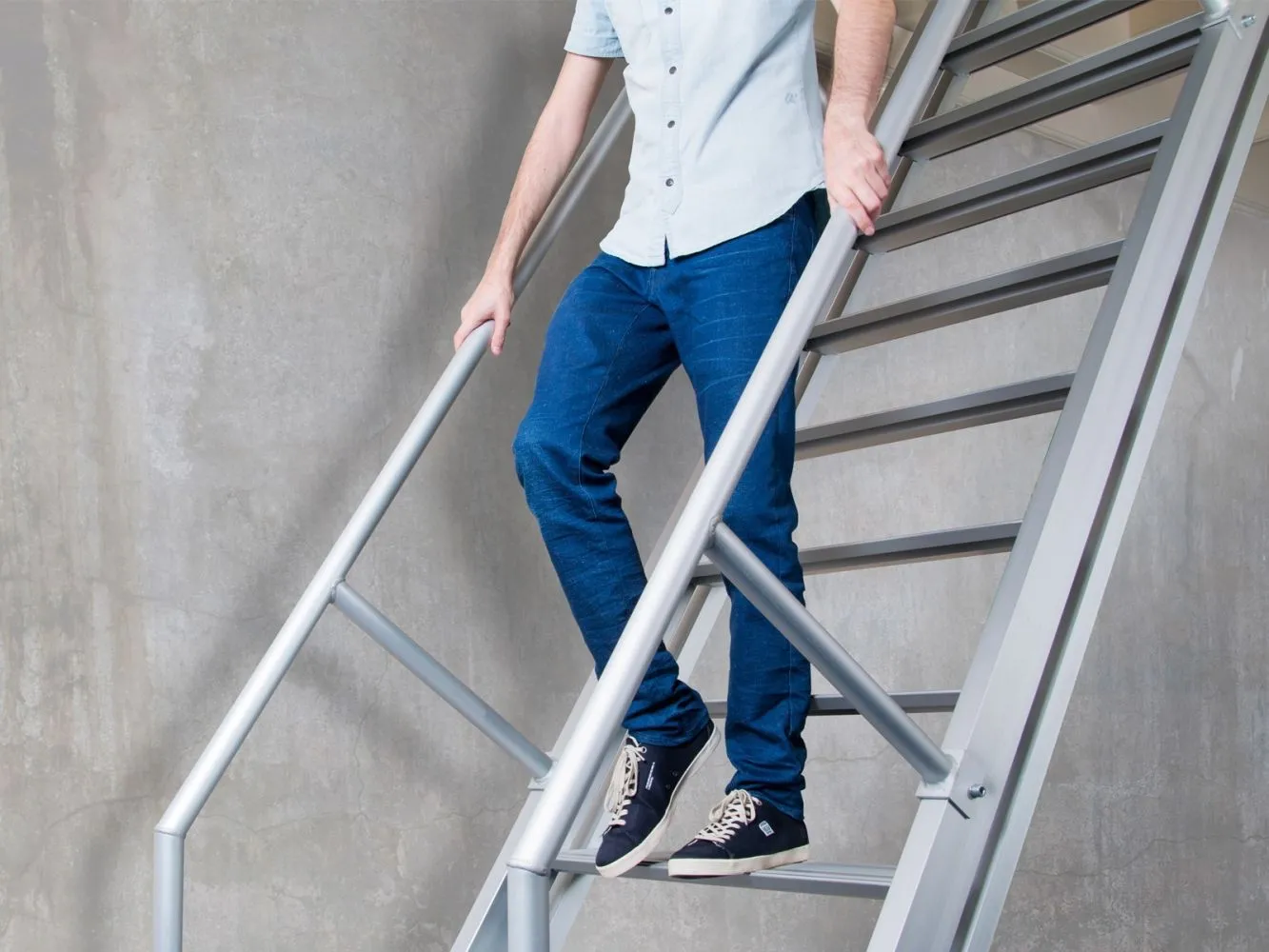

Vaste trap type GS50 Gorter
Compleet geassembleerd. Aluminium, geanodiseerd.
Verdiepingshoogte: ........ mm
- Neiging verstelbaar van 50°- 66°
- Standaard verdiepinghoogte 2500 mm (50°) - 3000 mm (66°)
Trede:
- Afmeting 730 x 175 x 45 mm
- Met anti slip profilering
Toebehoren:
- Bevestigingsbeugels voor bevestiging aan vloer en in plafondopening
- 2 leuningen, compleet met staanders
OPMERKING: klaar voor montage in het werk.
Opties
Gorter® Elektrische bediening van dakluiken
Standaard elektrische bediening - GT35
De Gorter GT35 elektrische bediening is een oplossing welke geplaatst kan worden op een standaard Gorter RHT dakluik. De twee krachtige elektrische motoren worden altijd als een paar gemonteerd aan beide zijden van de deksel.
Geschikt voor
- Dakluiken type RHT standaard
Bediening 230Vac
De Gorter GT35 is een systeem dat bestaat uit twee motoren en een control unit. Standaard wordt het systeem geleverd met een draadloze afstandsbediening en een compact bedieningspaneeltje. Het bedieningspaneeltje, welke middels een signaalkabel verbonden is, kan op enige afstand van de control unit worden geplaatst.
Afmetingen:
Control unit: 265 x 105 x 40 mm
Bedieningspaneel: +/- 70 x 50 x 10 mm
Lengte van de signaal/stroomkabel van de motoren: 2 m
Montage en installatie:
De installatie van de motoren, alsmede de aanleg van de bekabeling, dienen te worden uitgevoerd door een erkend installateur.
Bediening voor een luik met dubbele deksels
Aandrijving:
Afhankelijk van het luiktype, gewicht van het deksel en toepassing kunnen wij 1 of meer tandheugelmotoren monteren. Deze motoren zijn leverbaar in 24 V gelijkstroom en 230 V wisselstroom.
Bediening 230 V motoren:
Dit is het eenvoudigste systeem met 1 motor. Te bedienen met een, niet bijgeleverde, in- of opbouwschakelaar.
Bediening 24Vdc motoren:
De bediening van 1 of meer motoren geschiedt met een besturingscentrale met gelijkrichter die aangesloten wordt op het elektriciteitsnet.
Kenmerken:
- Bediening door centraal alarmsysteem, eventueel gecombineerd met noodschakelaar
- Programmeerbaar
- Extra aansturing, bijvoorbeeld van een deur of meerder deuren
- Aansluiting detectoren, zoals regen-, wind-, rook-, brandmelder enz.
- Volgtijdelijke schakeling van twee deksels met overlap
- Automatische afslag bij ongelijke of overbelasting
- Enz.
Vlucht- en noodwegen:
Ingeval van nood is het van levensbelang dat het luik bij stroomuitval opengaat. Dit kan worden gerealiseerd door een centrale met noodstroomvoorziening door middel van ingebouwde batterijen met laadsysteem.
Montage en installatie:
De installatie van de motoren, alsmede de aanleg van de bekabeling, dienen te worden uitgevoerd door een erkend installateur.
Downloads
Documentatie:
Dakluik RHT brochure2.71 MB
Technisch documentatieblad - Dakluiken RHT / RHTEI / RHTX152.26 KB
Technisch documentatieblad - reset / kalibratie GT35 / GT50204.57 KB
Handleidingen:
Gebruikersinformatie dakluiken2.30 MB
Gebruikersinformatie Vaste trap1.54 MB
Tekeningen en teksten:
 |
 |
 |
 |
 |
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| RHT1015 |  |
 |
 |
 |
 |
 |
| RHT1020 | |
|
|
|
|
|
| RHT1025 | |
|
|
|
|
|
| RHT1030 | |
|
|
|
|
|
Watch the Revit instruction video
|
|
|
|
|
|
|||
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|||
| 50° | 66° | 50° | 66° | |||||
| GS50 | |
|
|
|
|
|
|
|
Watch the Revit instruction video
STABU bestektekst - Dakluik RHT1015 voor vaste trap
STABU bestektekst - Dakluik RHT1020 voor vaste trap
STABU bestektekst - Dakluik RHT1025 voor vaste trap
STABU bestektekst - Dakluik RHT1030 voor vaste trap
STABU bestektekst - Vaste trap - trapladder - Type GS50

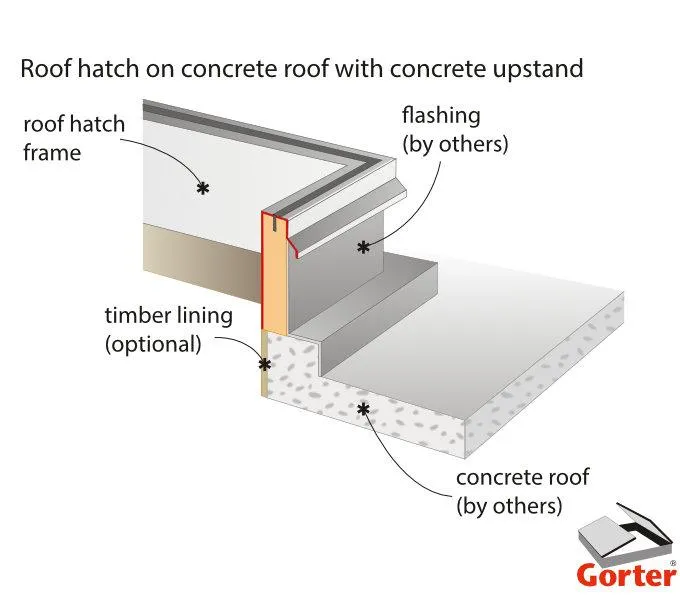

Installatie dakluik op betonnen opstand47.71 KB

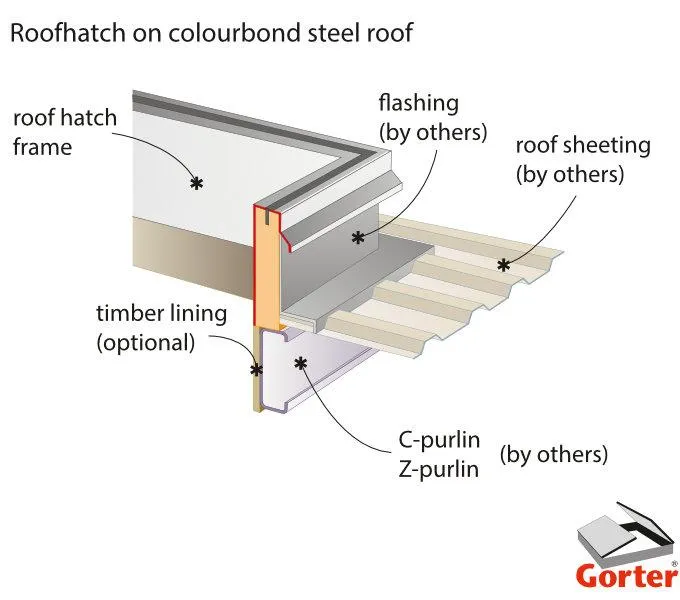

Installatie dakluik op beton of staal dak53.02 KB

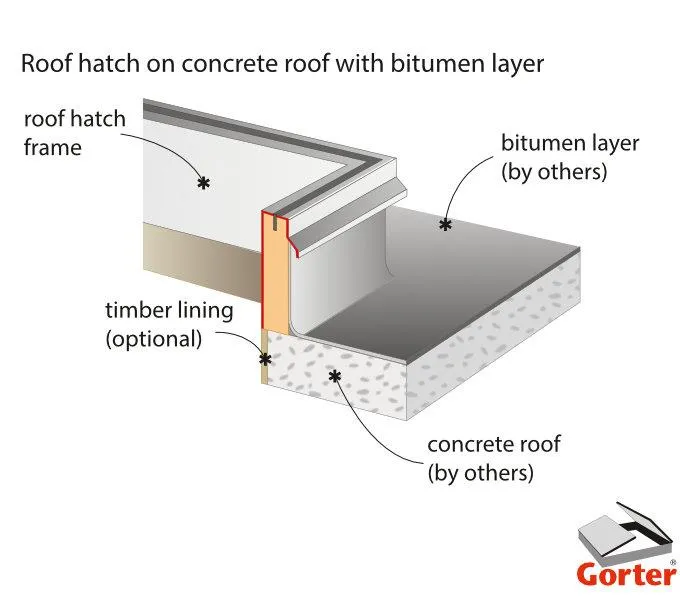

Installatie dakluik op beton dak46.82 KB
Installatie dakluik op geïsoleerd beton dak53.98 KB
Certificaten:
Prestatieverklaring CE dakluik RHT44.71 KB
KOMO Certificaat: Dakluik RHT120.07 KB
TÜV NORD Certificaat: Dakluik met ladder, schaartrap en vaste trap413.16 KB
Aboma Certificaat: Dakluik met vaste trapladder569.38 KB
EuroSolid Rapport: Thermische prestaties dakluik RHT525.05 KB
Peutz Rapport: Geluidsisolatie dakluik RHT1.14 MB
Offerte
Gorter® dakluiken met vaste trap GS50 bieden een veilige en praktische oplossing voor toegang tot platte daken, ideaal voor onderhoudswerkzaamheden, toegang tot een dakterras, daktuin, zonnecollectoren of andere voorzieningen op het dak. Deze dakluiken zijn geschikt voor platte daken met een maximale hellingshoek van 30°.
Daktoegang altijd beschikbaar
Dakluiken in combinatie met een vaste trap zijn perfect voor situaties waarin het dak regelmatig moet worden betreden of waar directe toegang noodzakelijk is. De Gorter combinatie van dakluik en vaste trap GS50 biedt een stijlvolle en permanente oplossing voor daktoegang bij verdiepingshoogtes van 2500 tot 3000 mm. Voor verdiepingshoogtes van 3000 tot 3370 mm is de combinatie RHT dakluik met vaste trap GS55 geschikt.

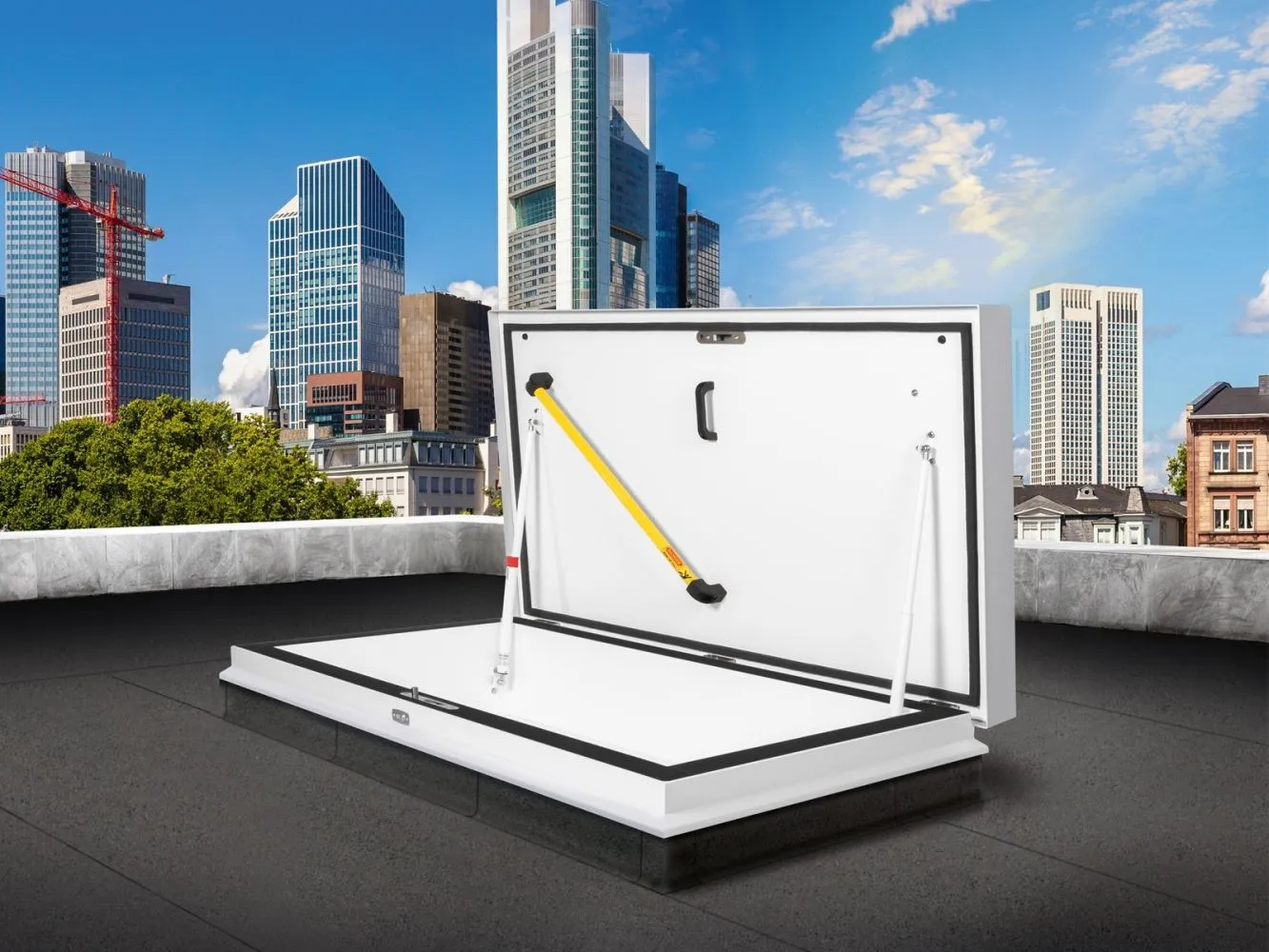

De nieuwe generatie Gorter RHT dakluik
De nieuwste generatie RHT dakluiken heeft een extreem sterke, gepatenteerde constructie. Dankzij verschillende aanpassingen is dit dakluik nu nog beter bestand tegen onverwachte extreme belastingen, zowel tijdens de bouwfase als het gebruik.
Verbeterde kenmerken van het duurzame en onverwoestbare Gorter RHT dakluik:
- Made and Designed in Holland
- Vernieuwde en gepatenteerde constructie
- Vertrouwd, met CE(ETA) certificering
- Nu standaard beschikbaar tot 1000 x 3000 mm uit voorraad
- Volledig gestandaardiseerd op metrische maatvoering
Volledig thermisch gescheiden constructie
Het Gorter RHT dakluik is volledig thermisch gescheiden en heeft een bewezen hoge isolatiewaarde van Uw ≤ 0,276 W/(m².K). Dit minimaliseert de kans op ongewenste condensvorming en levert een besparing op de energiekosten.

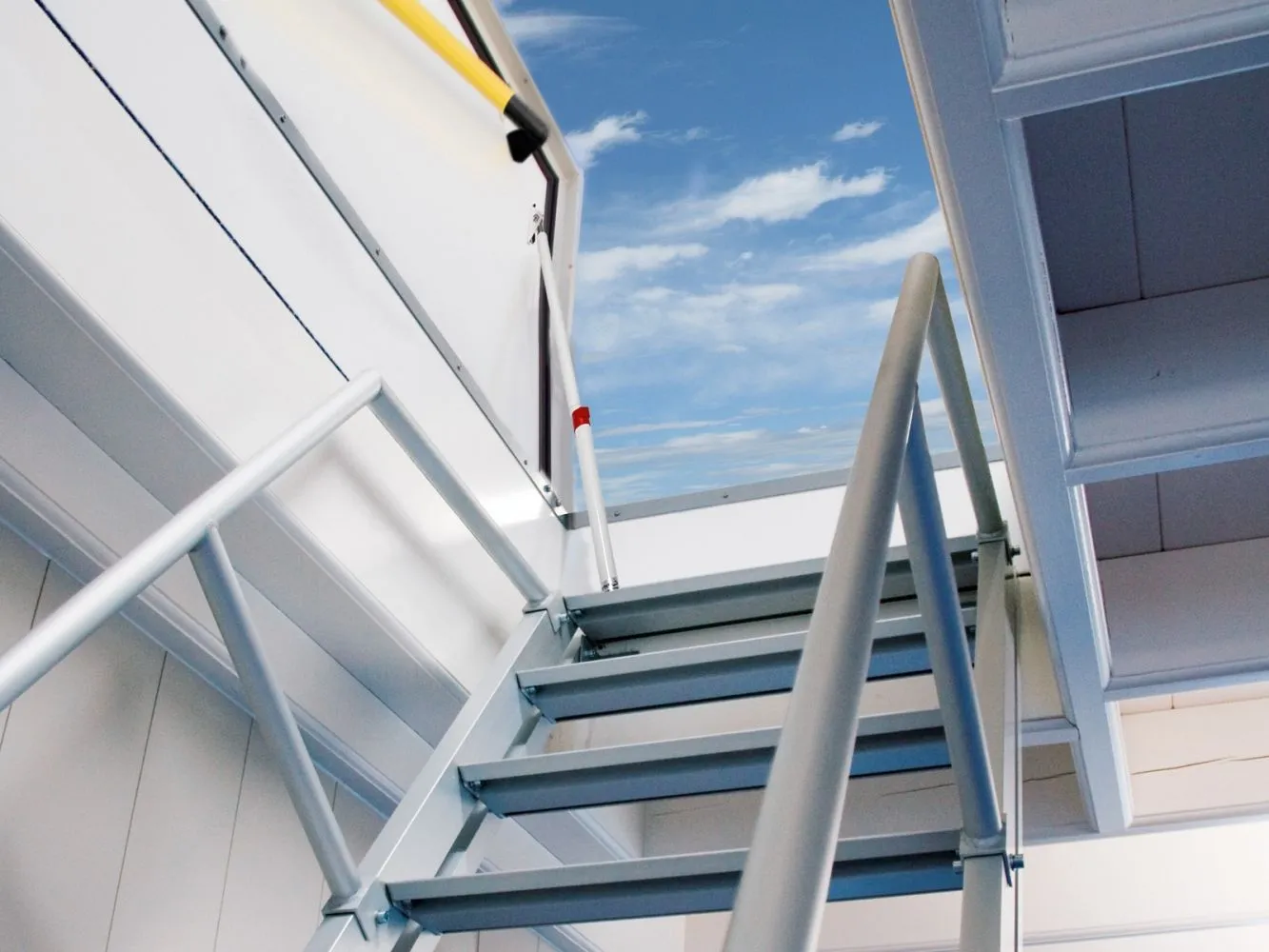

Gorter RHT Dakluik met vaste trap GS50:
- Dakluik is CE (ETA-15/0338), TÜV NORD en Aboma gecertificeerd met volledig thermisch gescheiden opstand en deksel
- Vaste trap met automatische afstelling van treden voor eenvoudige installatie
- Neigingshoek afhankelijk van verdiepingshoogte: 50°- 66°
- Veilige bediening van het dakluik met één hand
- Gedurende de gehele weg naar het dak biedt de trap een veilige houvast
- 10 jaar garantie op het dakluik, 1 jaar op de klimmiddelen
- Hoogwaardige aluminium constructie van dakluik en vaste trap
- RVS Eurocilinderslot, binnen- en buitenbediening
- Inbraak- en geluidswerend dakluik
- Snelle levering
Opties:
Dakluik optioneel met elektrische bediening
Lees hier meer over de Lees hier meer over de Gorter dakluik voordelen.
Maximale prestaties en ETA
Thermisch gescheiden constructie
