Immagine
Video
Capitolato
Certificazioni:
CE ETA-15/0338
Certfifcata dall'Aboma a norme EN-ISO 14122-3 per accesso ai locali macchinari di ascensori
Certificata dal TÜV NORD a norma EN 14975:2010, classificazione "Baumuster geprüft"

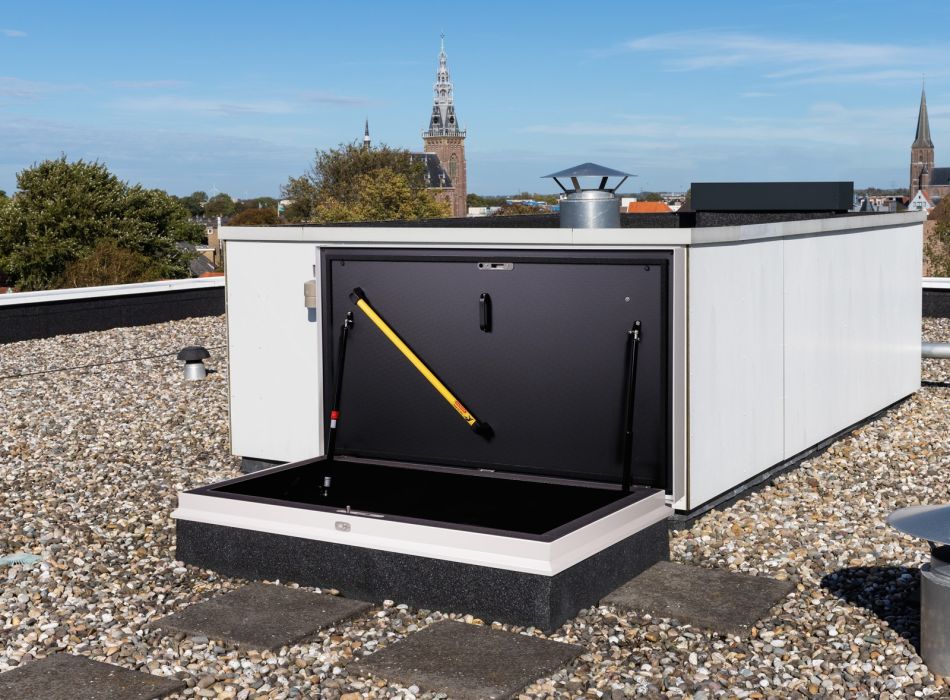

Botola di accesso al tetto, tipo RHT1015
Misura standard di passaggio luce: 1000 x 1500 mm (Lato cerniera = lato lungo)
Peso: 84 kg
Gorter® - completamente assemblata con:
- Costruzione isolata con stacco termico del telaio dalla botola
- Sistema di controbilanciamento per una facile apertura e chiusura controllata
- Guarnizioni per una migliore resistenza al vento ed all'acqua
- Corrimano diagonale fissato sul coperchio per maggiore sicurezza in fase di uscita e rientro
- Arretamento automatico del coperchio aperto a 90°
- Chiusura con sistema a cilindro, funzionamentointerno ed esterno, con chiusura su uno punto
Prestazioni secondo CE (ETA-15/0338):
- Resistenza al carico permanente (Eurocode EN 1993-1-1): 1050 kg/m²
- Valore di isolamento (EN-ISO10077-2): Uw ≤ 0,32 W/(m².K)
- Isolamento acustico (EN-ISO 717-1:2013): 26 dB
- Impermeabilità (EN 12208): Classe E 650
- Resistenza al carico del vento (EN 12210): Classe E 3000
- Resistenza al carico della neve (EN 1991-1-3):3,97kN/m²
- Impatto con un corpo duro (EN 356): Classe P5A
- Impatto con un corpo morbido (EN 13049): Classe 5
- Passaggio d’aria (EN 12207): Classe 3
RHT rivestimento di polvere:
Parte esterna: verniciato a polvere in RAL 7047
Parte interna: verniciato a polvere in bianco RAL 9010 (opzionale nero RAL9004)

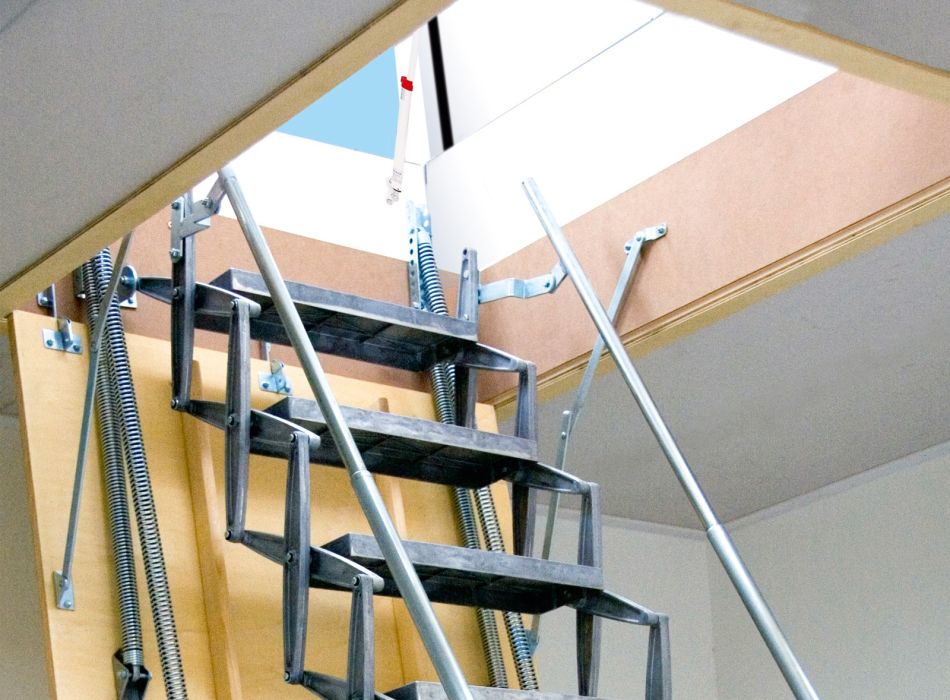

Scala retrattile, tipo XL
Telaio:
- Per misura apertura foro in soletta (W x L x H) 1000 x 1300 x 250 mm
Altezza soletta: ........ mm, standard 3000 mm
Da specificare da pavimento a sotto soletta e spessore soletta separatamente.
Opzione: allungabile fino a 3500 mm (tipo XL-H).
Scala:
- Materiale:alluminio
- Misure gradini: 480 x 140 x 26 mm, antiscivolo
- Distanza tra i gradini: ca. 250 mm
- Gradini regolabili in pendenza in base all'altezza luce locale
Spazio necessario per scala aperta:
Max. 600 mm fino a 3000 mm di altezza soletta (tipo XL)
Max. 850 mm fino a 3500 mm di altezza soletta (tipo XL-H)
Fanno parte della fornitura:
- Asta di commando con gancio per apertura
- Ferri angolari per fissaggio alla soletta
- 2 corrimani telescopici con foratura per inserimento lucchetto per chiusura scala
Prolungamento scala nella soletta (opzione):
La scala puó essere prolungata per superare la distanza tra eventuale controsoffitto e livello della botola di accesso al tetto.
Accessori
Gorter® Dispositivo elettrico per botole da tetto
Standard Dispositivo elettrico - GT35
Il dispositivo Gorter GT35 é una soluzione comoda e sicura per la motorizzazione delle botole da tetto RHT. I due motori posizionati ai lati della botola lavorano simultaneamente e devono essere pre-istallate.
È adatto per:
- botole per tetti RHT standard
Azionamento 230 Vac
Il sistema motorizzato Gorter GT35 é composto da 2 motori e un’unitá di comando con tastiera separata, da istallare flessibilmente nel punto desiderato (2 m di cavo incluso). Il sistema viene fornito di serie con un telecomando wireless e un pannello di controllo compatto.
Dimensioni:
Unitá di controllo: 265 x 105 x 40 mm
Tastiera: +/- 70 x 50 x10 mm
Lunghezza cavo: 2 metri
Istallazione:
L’installazione dei motori, nonché il cablaggio devono essere effettuati da un tecnico qualificato.
Funzionamento per una botola con doppio coperchio
A seconda del tipo di botola, del peso del coperchio e del tipo di applicazione possiamo montare 1 o più motori a cremagliera. Questi sono disponibili nella versione a basso voltaggio 24 Vcc oppure nella versione a 230 Vac.
sistema con motore a 230V
Il sistema più semplice è proprio quello con un motore. Da azionare tramite un interruttore da incasso o esterno non incluso.
sistema con motore a 24V
Uno o piú motori possono essere commandati tramite un centralino collegato alla rete elettrica.
Possibilitá / accessori:
- collegamento al sistema centrale di allarme
- programmabile
- possibilitá di collegare altri accessori
- controllo automatico con rilevatori di: fumo, pioggia, vento, fuoco ecc.
- chiusura sequenziale in caso di botola con 2 ante / coperchi
- arresto automatico in caso di sovvracarico
- etc
Botole da tetto a da pavimento per uscita di sicurezza:
E' di importanza vitale che una botola prevista quale uscita di sicurezza possa essere commandata anche in mancanza di corrente. Per questa ragione prevediamo la fornitura di batterie di tamponamento (versione 24V).
Allacciamento elettrico:
L’installazione dei motori, nonché il cablaggio devono essere effettuati da un tecnico qualificato.
Estensione scala retrattile - scala retrattile - tipo XL
Prolungamento dei modelli Large e XL
Rapporto di approvazione di sicurezza (EN-ISO 14122-3) disponibile
Altezza: ........mm
da indicare da soffitto alla flangia della botola da tetto o copertura del tetto.
Scala:
Materiale: alluminio
Gradini antiscivolo
Misura gradini: 360 x 140 x 26 mm (modelli Large)
Misura gradini: 480 x 140 x 26 mm (modello XL)
Gradini regolabili orizzontalmente
Meccanica:
Staffe
Maggiori informazioni? Fare clic su Prodotti > scale a pioli e scale retrattili ed a rampa > prolungamento della scala retrattile
Downloads
Documentazione:
Opuscolo Botola da tetto RHT2.92 MB
Botola di accesso al tetto RHT744.74 KB
Catalogo produzione completa6.95 MB
Dati tecnici e misure - Botole da tetto - RHT / RHTEI / RHTX85.06 KB
Dati tecnici e misure - Scala retrattile116.39 KB
Dati tecnici e misure - Prolungamento di scale retrattili - Plenum224.45 KB
Scheda tecnica - reset / calibrazione GT35 / GT50203.5 KB
Istruzioni d’uso:
Istruzioni d’uso botole da tetto1.91 MB
Istruzioni d’uso scale retrattili3.33 MB
Disegni:
 |
 |
 |
 |
 |
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| RHT1015 |  |
 |
 |
 |
 |
 |
Watch the Revit instruction video
|
|
|
|
|
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| XL 1000 x 1300 mm |
|
|
|
|
|
|
| XL-H 1000 x 1300 mm |
|
|
|
|
|
|
Watch the Revit instruction video
Installazione Botole da tetto su cordolo di cemento47.71 KB
Installazione Botole da tetto su tetto in cemento o acciaio53.02 KB
Installazione Botole da tetto sul tetto in cemento46.82 KB
Installazione Botole da tetto su tetto in cemento coibentato53.98 KB
Certificati:
Dichiarazione di prestazione Botola da tetto CE RHT44.71 KB
Certificato KOMO: Botole da tetto RHT120.07 KB
Certificato TÜV NORD: Botola da tetto con scala a pioli, retrattile e fissa413.16 KB
Certificato TÜV NORD: Scala retrattile240.38 KBCertificato Aboma: botola da tetto con scala retrattile tipo XL - accesso ai locali macchine ascensori1.20 MB
Rapporto EuroSolid: Prestazione termica botole da tetto RHT523.04 KB
Rapporto Peutz: Isolamento acustico botola da tetto RHT1.14 MB
Relazione SKG: Prova di urto palla botole da tetto alluminio151.21 KB
Offerta
Le botole da tetto di Gorter con scala retrattile offrano un accesso facile e sicuro sui tetti piani per tra l’altro lavori di manutenzioni. Le botole da tetto possono essere installate su tetti piani con un’inclinazione massima di 30°.
Accesso su vani dell’ascensore
La combinazione botola da tetto con scala retrattile XL è tra l’altro progettato per raggiungere vani tecnici e vani dell’ascensore situati più in alto. La scala retrattile è certificato con Aboma per l’accesso su vani tecnici e gli ascensori secondo EN-ISO14122-3. La larghezza dei gradini (480 mm) e la botola grande con una misura di passaggio luce 1000 x 1500 mm, semplificano il trasporto dei materiali sul tetto/ vano sul piano sopra.
La scala retrattile mantiene lo spazio libero sotto la botola di tetto
La botola da tetto in combinazione con la scala retrattile è ideale se si accede al tetto occasionalmente, ma anche per usi frequenti. Quando la scala retrattile è ripiegata, c’è sempre spazio libero sotto la botola da tetto.
Botola da tetto Gorter RHT di nuova generazione
Caratteristiche e funzionalità migliorate della botola da tetto RHT, indistruttibile e sostenibile:
- Fabbricata e progettata in Olanda
- Nuova e migliorata struttura indistruttibile brevettata
- Affidabile, con certificazione CE (ETA).
- Ora disponibile direttamente a magazzino nelle dimensioni fino a 1000 x 3000 mm
- Completamente standardizzata alle dimensioni metriche
Totalmente isolati termicamente
La botola da tetto RTH è totalmente isolati termicamente ed ha un elevato valore di isolamento di Uw ≤ 0,319 W/(m².K). Questo riduce la possibilità di formazione di condensa e garantisce un risparmio dei costi energetici.
Gorter RHT botola da tetto con scala retrattile XL per tra l’altro vani tecnici e vani dell’ascensori
- La botola da tetto è CE (ETA-15/0338), TÜV NORD e Aboma certificato con telaio e anta totalmente isolati termicamente.
- Scala retrattile con marchio Aboma e TÜV NORD
- Funzionamento con una sola mano della botola da tetto
- Una presa sicura quando si accede o si esce dal tetto
- 10 anni di garanzia sulle botole da tetto, 1 anno sulle scali
- È opzionale l’azionamento elettrico sulla botola da tetto e scala retrattile
- Costruzione in alluminio di alta qualità della botola e scala retrattile
- Cilindro profilato con serratura dall’interno ed esterno
- Protezione antieffrazione ed isolamento acustico
- Consegna rapida
Prolungamento scala retrattile
La scala retrattile tipo XL può essere prolungata per coprire la distanza tra il controsoffitto e la botola di accesso al tetto.
Vedere tutti i vantaggi delle botole di Gorter
Massime prestazioni e ETA
Costruzione completamente isolata termicamente
Completo di scala o scale
