Tetőajtó - elektromos ollós szerkezetű létra

Ábra

Videó

Leírás

Tanúsítványok:

CE ETA-15/0338

Aboma certificate
TÜV NORD certified according to EN 14975:2010, with label ''Baumuster geprüft"

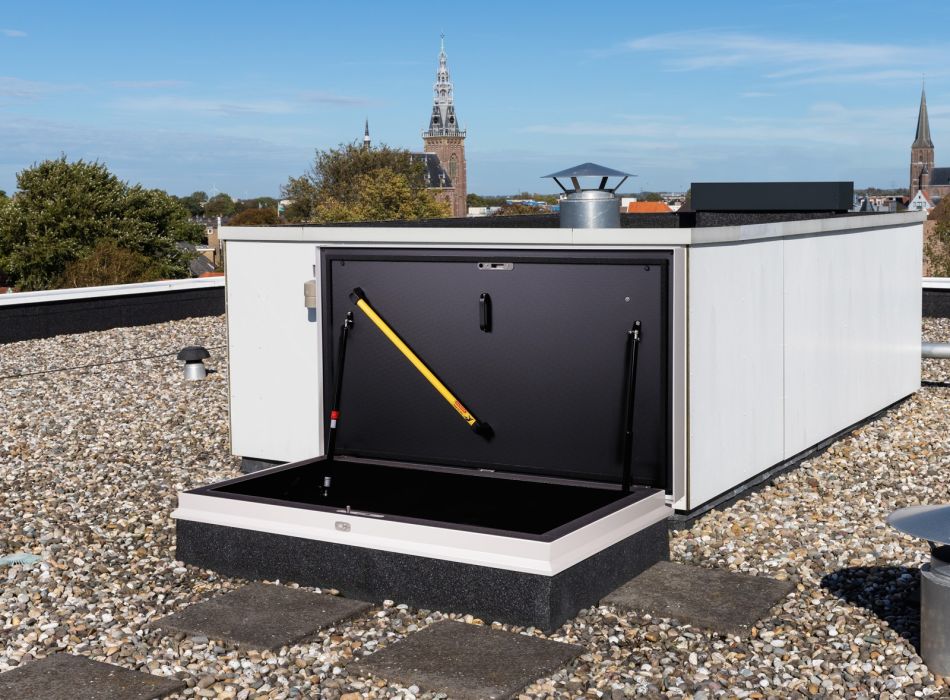

RHT7014 típusú tetőajtó
Átmenő méret: 1400 x 700 mm, alumíniumból, szigetelt
Súly: 68 kg

Gorter, kompletten szerelve az alábbiakkal:

Nyitómechanizmus: Kontra Balance System nyitási segítséggel és hátraesés elleni védelemmel
Kísérőkar fogantyúval, és automatikus reteszeléssel nyitott helyzetben
Hengerzár, 3 kulccsal, és azon kívül működés, 1 ponton záródó
Körülfutó, szél- és időjárásálló tömítés
Szilárd be- és kiszállás biztosítás a tetőre történő átjárásnál

Performance according to CE (ETA-15/0338):

Resistance to permanent loads (Eurocode EN 1993-1-1): 1050 kg/m²
Hõszigetelési értéke (EN-ISO10077-2): U_w ≤ 0,32 W/(m².K)
Zajvédelem (EN-ISO 717-1:2013): 26 dB
Watertightness (EN 12208): Class E 650
Resistance to wind load (EN 12210): Class E 3000
Hóterhelés (EN 1991-1-3):3,97kN/m²
Impact hard body (EN 356): Class P5A
Impact soft body (EN 13049): Class 5
Air permeability (EN 12207): Class 3

RHT porbevonat:
Kívül: porszórt RAL7047 színben
Belül: porszórt fehér RAL 9010 színben (opcionális fekete RAL9004)

Large (nagy) típusú elektromos ollós szerkezetű létra

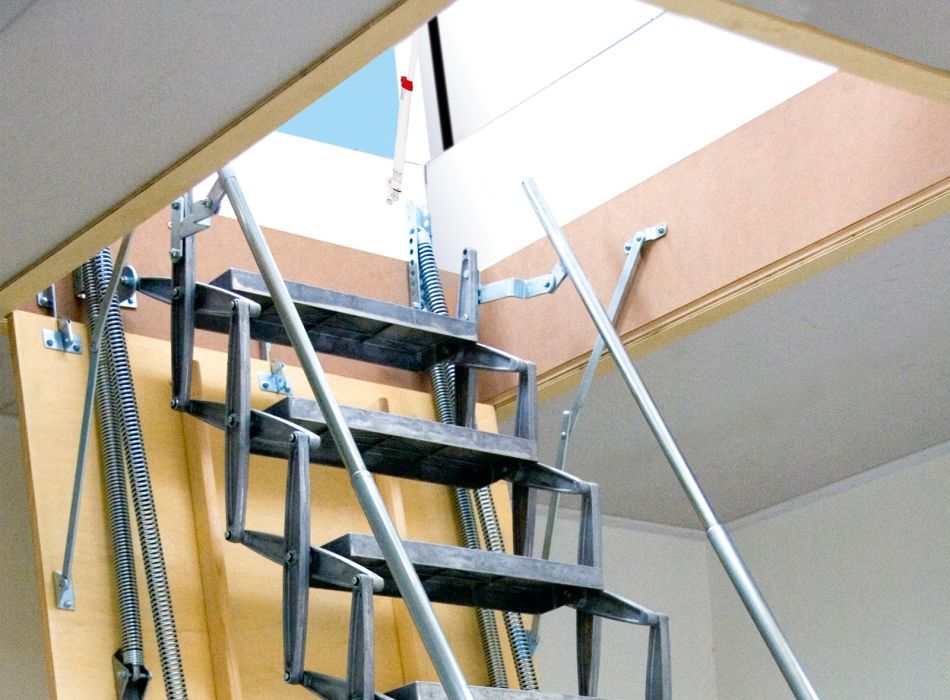

Gorter elektromos ollós lépcsők teljesen összeszerelve

Beépítő szekrény:
Nyers beépítési méret: 1200 x 700 x 250mm

Belső magasság: ........ mm (max. 3000 mm)
(A padló felső részétől a fedél alsó részéig)

Létra:

Anyaga: Présöntésű alumínium
Lépésmagasság: 350 x 140 x 32 mm csúszásmentes profilozású
Szélesség: 250 mm
Karfa függőlakat előkészítéssel a kitolt létra biztosításához.

Forgatási tartomány:

Max. 700 mm belső magasságná 3000 mm-es (type Large)

Max. 950 mm belső magasságná 3500 mm-es (type Large-H)

Elektromos működtetés:

A Gorter elektromos ollós lépcső erős motorral rendelkezik. Standard kivitelként a rendszert vezérlőegységgel és vezeték nélküli RF-távirányítóval szállítjuk.

Vasalatok:

Kompakt vezérlőegység 230 VAC, motor (24VDC)
Vezeték nélküli RF távirányító
Létravezető rendszer

Opciók

Gorter® elektromotoros tetőajtó működtetés

Szabványos Elektromos működtetés – GT35

electrical operation gt35 A Gorter GT35 elektromos működtetési megoldása minden szabványos méretű Gorter RHT tetőajtóhoz. A két nagyteljesítményű motor minden esetben-párban van rögzítve a tető két oldalára.

Felszerelhető:

RHT típusú tetőajtók standard

Működtetés 230 Vac, és vezérlés:

A Gorter GT35 rendszer két motorból és egy vezérlő elektronikából áll. The system comes standard with a wireless remote control and a compact control panel. A nyomógombos irányító egység egy kommunikációs kábellel van összekötve a vezérlő egységgel.

Méretek:

Vezérlő egység: 265 x 105 x 40 mm

Nyomógombos irányító egység: +/- 70 x 50 x 10 mm

Motor Vezérlő kábel/vezérlő jel hossza: 2 m

Elektromos csatlakoztatás:

A motorok felszerelését a kábelezés fektetésével együtt szakértõ szerelõnek kell elvégeznie.

Operation for a hatch with double lids

electrical_operation A csapóajtó-típustól, a fedél súlyától és az alkalmazástól függõen 1 vagy több fogasléces motort tudunk felszerelni. 24 V-os, ill. 230 V-os hajtóművek szállíthatók.
A 230V-os motorok kezelése:

Ez a legegyszerûbb rendszer 1 motorral. Ezt egy - helyileg biztosítandó - beépített vagy rászerelt kapcsolóval lehet mûködtetni.
A 24 V-os motorok kezelése:
Az egy, vagy két mozgató motor működtetése a központi kapcsoló segítségével történik.
Opciók:

Esőszenzor
Szélszenzor
Fotocellás vezérlés
Riasztórendszer
Programozható nyitási- és zárási idők
stb.

Menekülő- és vészkijárat

230V-os motorok
Áramkimaradás, vagy más vészhelyzet esetén (ha nincsen vészáram berendezés/szünetmentes táplálás) az összekötő csap eltávolításával, és a motor / fedél nyitásával a tetőajtó kézzel is működtethető.
24V-os motorok
A központi egységben lévő kiegészítő akkumulátorok segítségével a tetőablakok egyszeri nyitására van lehetőség.

Szerelés és beállítás

A motorok felszerelését a kábelezés fektetésével együtt szakértõ szerelõnek kell elvégeznie.
