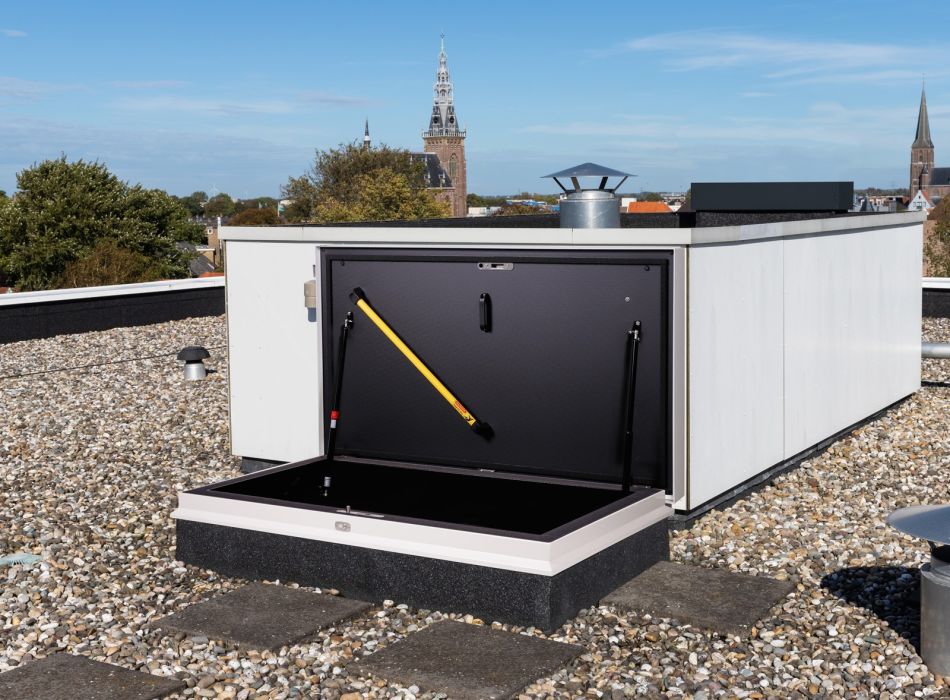

Trappe de toit, type RHT7014
Dimensions standard jour: 700 x 1400 mm (Côté charnière = côté long)
Poids: 68 kg
Gorter®, livré complètement assemblé avec:
- Construction isolée avec coupure thermique
- Verrouillage automatiquement en position ouverte, avec bouton-poussoir de déverouillage
- Système unique à contrebalance
- Rampe diagonale, votre support lors de montée et descente
- Serrure à cylindre en acier inoxydable.
- Joint d’étanchéité aux vents et pluies
Performance according to CE (ETA-15/0338):
- Résistance à une charge permanente (Eurocode EN 1993-1-1): 1050 kg/m²
- Valeurs d'isolation Uw ≤ 0,32 W/(m².K)
- Isolement acoustique (EN-ISO 717-1:2013): 26 dB
- Perméabilité à l’eau (EN 12208): Classe E 650
- Résistance au vent (EN 12210): Classe E 3000
- Résistance aux charges de neige (EN 1991-1-3):3,97kN/m²
- Impact corps dur (EN 356): Classe P5A
- Impact corps mou (EN 13049): Classe 5
- Imperméabilité à l’air (EN12207): Classe 3
RHT traitement de finition:
Extérieur: Revêtement en poudre en RAL7047
Intérieur: Revêtement en poudre en blanc RAL 9010 (noir RAL9004 en option)

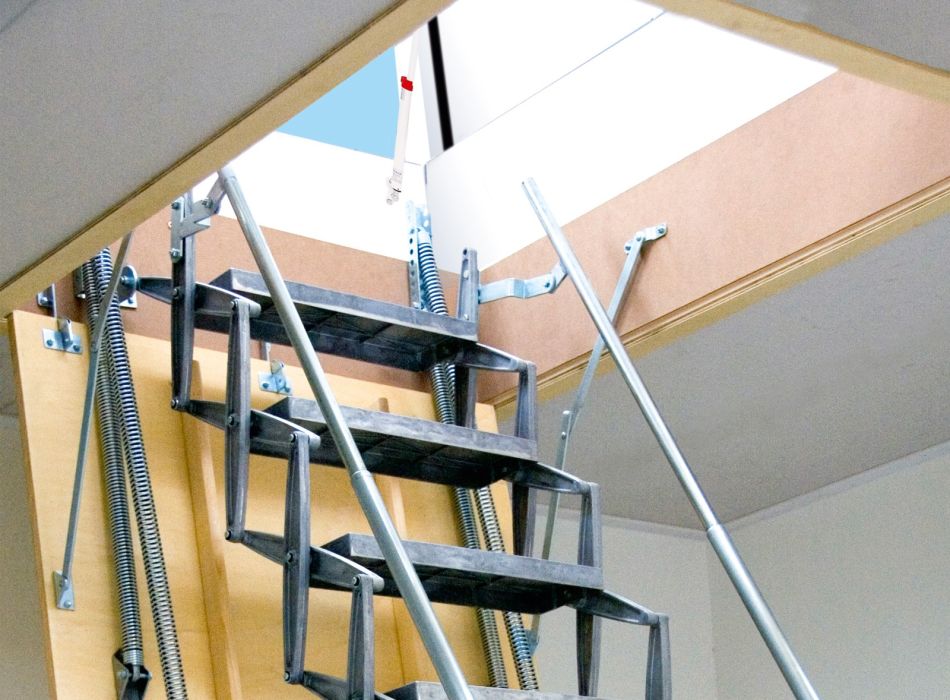

Escalier escamotable, type Large
Bac:
- Pour mesure structurelle (L x L x H): 700 x 1200 x 250 mm
Hauteur de plafond: ........ mm, standard 3000 mm.
À mesurer du dessus du sol jusqu’au dessous des contours du bac.
Option: jusqu'à 3500 mm (type Large-H).
Escalier:
- Matériau: aluminium
- Marche: 350 x 140 x 26 mm au profile antidérapant
- Distance entre les marches ca. 250 mm, dépendant de la hauteur de plafond
- C'est possible de réajuster la position horizontale des marches
Projection horizontale d’extension:
- Max. 700 mm à hauteur de plafond 3000 mm (type Large)
- Max. 950 mm à hauteur de plafond 3500 mm (type Large-H)
Accessoires:
- Crochet de maniement et œil
- Rampe prévu pour cadenas (non compris) à verrouiller l’escalier ouverte
- Système de guidage d’échelle
Prolongation de l'escalier en plenum (option):
C'est possible de prolonger l'escalier escamotable dans l'espace entre le plafond de finition et la toiture
Options
Asservissement électrique pour des trappes de toit
Commande électrique standard - GT35
Le système de commande électrique GT35 est une solution qui peut être placée sur chaque trappe de toit de type RHT. Les deux puissants moteurs électriques sont toujours installés par paire(s), avec un moteur monté de chaque côté du couvercle.
Convient pour
- Trappes de toit type RHT standard
Commande et alimentation : 230V AC
Le Gorter GT35 est un système constitué de deux moteurs et une unité de commande. Pour une utilisation simple, le système est livré en standard avec une commande à distance sans fil et un panneau de commande compacte. Le panneau de commande qui est raccordé au moyen d'un câble à l'unité de commande peut être monté à distance.
Dimensions
Unité de commande : 265 x 105 x 40 mm
Panneau de commande : +/- 70 x 50 x 10 mm
Longueur du câble signal/alimentation des moteurs : 2m
Installation électrique
L’installation des moteurs et la pose du câblage doivent être confiées à un installateur qualifié.
Opération pour une trappe à double couvercle
Entraînement
Selon le type de trappe, le poids du couvercle et l’application, nous pouvons installer un voire plusieurs moteurs à crémaillère.
Maniement des moteurs 230V
Voici le système le plus simple avec un seul moteur. La commande est assurée par un interrupteur encastré ou apparent, non compris dans la livraison.
Maniement des moteurs 24Vdc
Le maniement d’un ou plusieurs moteurs se passe à l’aide d’une centrale directrice avec redresseur qui sera raccordée au réseau.
Options:
- maniement par un système d’alarme centralisé, au besoin en combinaison d’un interrupteur d’urgence ;
- programmable
- direction en plus, par exemple d’une ou plusieurs portes ;
- raccordement des détecteurs, par exemple d’incendie, de fumée, de pluie ou de vent ;
- un interrupteur temporisateur à deux couvercles chevauchés
- qui s’arrête automatiquement en cas d’une surcharge ou d’une charge irrégulière ;
- etc.
Sorties de secours
En cas d’une interruption de courant, il est d’une importance vitale que la trappe s’ouvre quand même. Ça se réalise en utilisant une centrale de relais à l’aide des piles incorporées rechargeables.
Assemblage et installation
L’installation des moteurs et la pose du câblage doivent être confiées à un installateur qualifié.
Extension pour Type Large
Homologué sécurité selon EN-ISO 14122-3
Extension pour les versions Large et XL
Hauteur: ………mm
À mesurer du dessus du plafond jusqu’au dessous de la trappe de toit.
Escalier:
Matériau: Aluminium
Dimensions marche: 360 x 140 x 26 mm (types Large)
Dimensions marche: 480 x 140 x 26 mm (type XL)
Au profile antidérapant
Largeur: 450 mm ou 570 mm
Accessoires:
Rampe
Materiau de fixation
Plus d’information ? Veuillez choisir Produits > Escaliers et échelles > Extension escaliers escamotables
Téléchargements
Documentation:
Trappes de toit RHT2.71 MB
Dépliant Trappes de toit RHT900.38 KB
Fiche de documentation - Trappes de toit RHT / RHTEI / RHTX154.29 KBFiche de documentation - Escalier escamotable117.77 KB
Fiche de documentation - Extension pour escalier escamotable - Plenum225.48 KB
Fiche de documentation technique - réinitialisation / calibrage GT35 / GT50204.38 KB
Manuels:Informations utilisateur trappes de toit2.30 MBInformations utilisateur escaliers escamotables3.30 MB
Dessins:
 |
 |
 |
 |
 |
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| RHT7014 |  |
 |
 |
 |
 |
 |
Watch the Revit instruction video
|
|
|
|
|
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| Large 700 x 1200 mm |
|
|
|
|
|
|
| Large-H 700 x 1200 mm |
|
|
|
|
|
|
Watch the Revit instruction video
Installation de trappe de toit sur une bordure en béton47.71 KB
Installation de trappe de toit sur un toit en béton ou en acier53.02 KB
Installation de trappe de toit sur toit en béton46.82 KB
Installation de trappe de toit sur un toit en béton isolé53.98 KB
Certificats:
Déclaration des performances CE Trappe de toit RHT44.71 KB
KOMO Certificat: Trappe de toit RHT120.07 KB
TÜV NORD Certificat: trappe de toit avec échelle / escalier escamotable413.16 KB
TÜV NORD Certificat: Escalier escamotable240.38 KB
Aboma Certificat: trappe de toit avec escalier escamotable70.66 KB
Rapport EuroSolid: Performance thermique trappe de toit RHT525.05 KB
Rapport Peutz: Isolation acoustique trappes de toit RHT1.14 MB
Rapport SKG: Test d'impact de balle, trappe de toit aluminium151.21 KB
Devis
Les trappes de toit Gorter avec escalier escamotable offrent un accès sûr et pratique au toit plat entre autres pour y effectuer des travaux d'entretien. La trappe de toit peut être mise en œuvre sur des toits plats présentant un angle d'inclinaison maximal de 30°.
Accès aisé au toit
La combinaison de la trappe de toit Gorter avec un escalier escamotable Large offre un accès aisé au toit et est disponible pour des hauteurs maximales de plafond de 3000 ou 3500 mm. La trappe de toit présente des dimensions intérieures de 700 x 1400 mm.
Type large : hauteur de plafond max. 3000 mm
Type large H : hauteur de plafond max. 3500 mm
L'escalier escamotable garantit un espace libre sous la trappe de toit
Les trappes de toit combinées à un escalier escamotable sont idéales pour de nombreuses applications, quelle que soit la fréquence de l'accès au toit. Lorsque l'escalier escamotable est replié, vous disposez d'un espace libre sous la trappe de toit.
Trappe de toit Gorter RHT de nouvelle génération
La nouvelle génération de trappes de toit RHT se caractérise par une structure extrêmement solide et brevetée. Grâce à plusieurs modifications, la trappe de toit est encore plus résistante aux charges extrêmes inattendues, tant pendant la construction que pendant son utilisation générale.
Amélioration des caractéristiques et des fonctionnalités de la trappe de toit RHT, indestructible et durable :
- Fabriquée et conçue en Hollande
- Structure indestructible nouvelle, améliorée et brevetée
- Fiable, avec la certification CE(ETA)
- Désormais disponible directement sur stock dans des dimensions allant jusqu’à 1000 x 3000 mm
- Entièrement normalisée selon les dimensions métriques
Désolidarisation thermique complète
La trappe de toit Gorter RHT présente une costière et un couvercle complètement isolés, elle offre un coefficient d'isolation prouvé de Uw ≤ 0,319 W/(m².K) Ceci réduit également le risque de formation intempestive de condensation et permet de réaliser des économies sur les dépenses énergétiques.
Trappe de toit Gorter RHT avec escalier escamotable Large:
- La trappe de toit est certifiée CE (ETA-15/338), TÜV NORD et Aboma avec costière et couvercle complètement isolés
- Escalier escamotable doté du label Aboma et TÜV NORD
- Commande sûre de la trappe de toit à une seule main
- Offre une prise sûre tout au long de l'accès au toit
-
10 ans de garantie sur la trappe de toit, 1 an sur les dispositifs d’accès
- Trappe de toit et escalier escamotable en option avec commande électrique
- Construction de haute qualité en aluminium pour la trappe de toit et l'escalier escamotable
- Cylindre de serrure européen à commande intérieure et extérieure
- Trappe de toit antieffraction et insonorisée
- Livraison rapide
Extension d'escalier escamotable pour plénum
L'escalier escamotable de type Large H est compatible avec l'extension d'escalier escamotable pour combler un plénum (= espace entre le plafond fini et le toit).
Découvrez ici plus d'informations sur les avantages des trappes de toit Gorter
Performances maximales et ETA
Construction thermique complètement isolée
Complet avec échelle ou escalier
