Ausschreibungstext
Zertifizierungen:
CE ETA-15/0338
Abmessungen (Standard-Durchgangsmaß in mm / Gewicht):
-
RHT7010: 700 x 1000 mm / 56 kg (Nicht verfügbar in einer Black Edition)
- RHT7014: 700 x 1400 mm / 68 kg
- RHT1010: 1000 x 1000 mm / 65 kg
- RHT1015: 1000 x 1500 mm / 84 kg
- RHT1020: 1000 x 2000 mm / 101 kg
- RHT1025: 1000 x 2500 mm / 120 kg
- RHT1030: 1000 x 3000 mm / 134 kg
Bandseite = lange Seite
Produkteigenschaften Standard-Dachausstieg RHT:
- Komplett montiert geliefert
- Thermisch getrennte und isolierte konstruktion
- Öffnungsmechanismus: Kontra Balance System mit Öffnungshilfe und Zurückfallhemmung
- Automatische Verriegelung im geöffneten Zustand, Entriegelung mit einer Hand
- Verschluss mit Gorter-Beschlag und Edelstahl-Eurozylinderschloss, Bedienung von innen und außen
- Wind- und wetterdichte umlaufende dichtung zwischen Deckel und Kranz

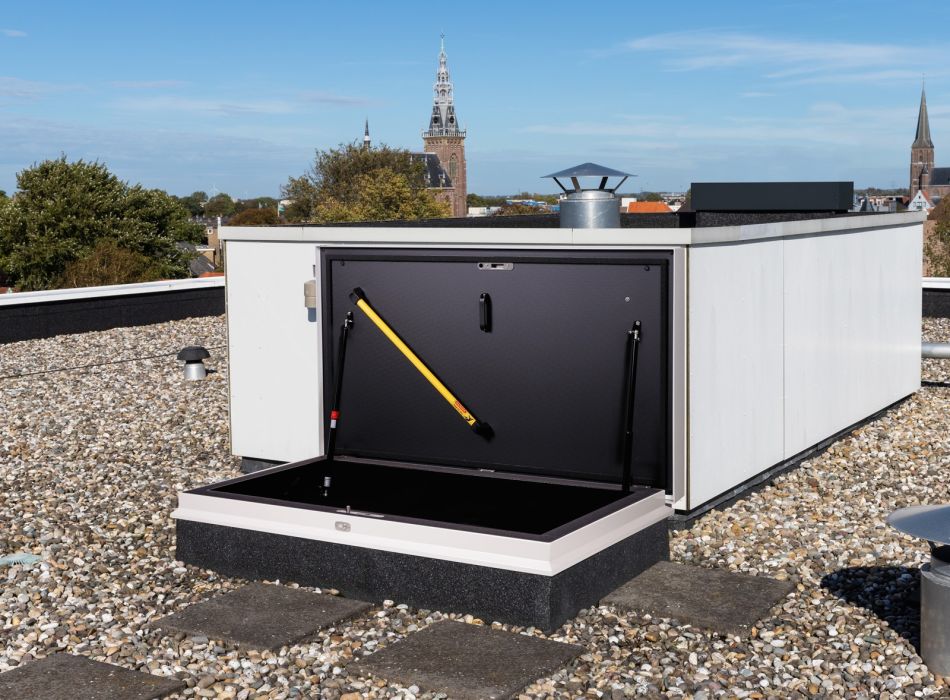

- Diagonaler Handlauf in Gorter-Gelb an der Innenseite des Deckels, bietet zusätzlichen Halt beim Ein- und Aussteigen
Leistung nach CE (ETA-15/0338):
-
Widerstand gegen dauerhafte Belastung (Eurocode EN 1993-1-1): 1050 kg/m²
-
Dämmwert (EN-ISO10077-2): Uw ≤ 0,32 W/(m².K)
-
Luftschalldämmung (EN-ISO140-3): 26 dB
-
Schlagregendichtheit (EN 12208): Klasse E 650
-
Widerstandsfähigkeit bei Windlast (EN 12210): Klasse E 3000
-
Widerstandsfähigkeit gegen Schneelast (EN 1991-1-3):3,97kN/m²
-
Durchwurfhemmung (EN 356): Klasse P5A
-
Belastung mit einem weichen, schweren Stoßkörper (EN 13049): Klasse 5
-
Luftdurchlässigkeit (EN 12207): Klasse 3
RHT Pulverbeschichtung:
Außenseite: Pulverbeschichtung in RAL7047
Innenseite: Pulverbeschichtung in weiß RAL 9010 (optional schwarz RAL9004)
Optionen
Elektromotorische Bedienung von Luken
Elektrische Bedienung - GT35 als Standard
Das elektrische Bediensystem Gorter GT35 ist eine Lösung für jede Dachluke des Typs RHT. Es werden zwei leistungsstarken Elektromotoren montiert, an jeder Seite des Deckels einer.
Geeignet für:
- Dachluken des Typs RHT Standard
Bedienung und Stromversorgung 230 V:
Das System Gorter GT35 besteht aus zwei Motoren und einer Steuerungseinheit. Standardmäßig wird das System geliefert mit einer Funkfernbedienung und einer kompakten Aufputz Bedienkonsole für eine einfache Handhabung. Die Bedienkonsole wird über ein Kabel mit der Steuerungseinheit verbunden und kann frei positioniert werden.
Abmessungen:
Steuerungseinheit: 265 x 105 x 40 mm
Bedienkonsole: +/- 70 x 50 x 10 mm
Länge von Signal-/Stromversorgungskabel für die Motoren: 2 m
Elektrische Anlage:
Der Einbau der Motoren sowie die Verkabelung müssen von einem Fachmann vorgenommen werden.
Bedienung für eine Luke mit Doppeldeckel
Antrieb:
Je nach Ausführung der Luke, dem Gewicht des Deckels und dem Verwendungszweck können wir einen oder mehrere Zahnstangenmotor(en) vorsehen.
Die Antriebe können in 24V oder 230V geliefert werden.
Bedienung 230 V Motoren:
Dies ist das einfachste System mit 1 Motor, der über einen nicht mitgelieferten Unter- oder Aufputzschalter bedient wird.
Bedienung 24 V Motoren:
Die Bedienung von einem oder mehreren Motoren muß über einen Zentralanschluß erfolgen.
Eigenschaften:
- Kontrolle durch zentrale Alarmsystem , möglicherweise mit Notschalter kombiniert
- Programmierbar
- Zusätzliche Kontrolle, beispielsweise einer Tür oder mehrere Türen
- Anschluss von Detektoren; wie Regen, Wind, Rauch, Feuer usw.
- Folgeschaltung von zwei Abdeckungen mit Überlappung
- Automatische Abschaltung bei unebenen oder Überlast
- Usw.
Flucht- und Notausstieg
Im Notfall ist es wichtig, dass die Luke bei einem Stromausfall öffnet. Dies kann erreicht werden, durch eine Notstromversorgung mit Batterien undBatterie-Ladesystem.
Montage und Installation
Der Einbau der Motoren sowie die Verkabelung müssen von einem Fachmann vorgenommen werden.
Downloads
Dokumentation:
Dachausstiege RHT Broschüre2.79 MB
Merkblatt Dachausstiege RHT895.2 KB
Technisches Datenblatt - Dachausstiege RHT / RHTEI / RHTX155.22 KB
Technisches Datenblatt - Reset / Kalibrierung GT35 / GT50204.81 KB
Benutzerinformation:Betriebsanleitung Dachausstiege2.30 MB
Zeichnungen:
 |
 |
 |
 |
 |
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| RHT7090 |  |
 |
 |
 |
 |
 |
| RHT7010 | |
|
|
|
|
|
| RHT7014 | |
|
|
|
|
|
| RHT1010 | |
|
|
|
|
|
| RHT1015 | |
|
|
|
|
|
| RHT1020 | |
|
|
|
|
|
| RHT1025 | |
|
|
|
|
|
| RHT1030 | |
|
|
|
|
|
Watch the Revit instruction video
Installation der Dachausstieg auf Betonkante47.71 KB
Installation der Dachausstieg auf Beton- oder Stahldach53.02 KB
Installation der Dachausstieg auf Betondach46.82 KB
Installation der Dachausstieg auf einem isolierten Betondach53.98 KB
Zertifikate:
Leistungserklärung CE Dachausstieg RHT44.71 KB
KOMO Zertifikat: Dachausstieg RHT120.07 KBTÜV NORD Zertifikat: Dachausstieg mit Aufstieg670.29 KB
EuroSolid Bericht: Thermische Leistung Dachausstieg RHT525.05 KB
Peutz Bericht: Schalldämmung Dachausstieg RHT1.14 MB
SKG Bericht: Aluminium Dachausstieg Kugelschlagtest151.21 KB
Angebot
Gorter Dachausstiege sind als Notausstieg einsetzbar, bieten jedoch in den meisten Fällen auch einen praktischen und sicheren Zugang für Wartungsarbeiten auf Flachdächern oder Zugang zu einer Dachterrasse. Die Dachausstiege sind auf Flachdächern mit einem maximalen Neigungswinkel von 30° einsetzbar.
Neue Generation Gorter RHT Dachausstieg
Verbesserte Features und Funktionalitäten des unverwüstlichen und nachhaltigen RHT Dachausstiegs:
• Hergestellt und entwickelt in Holland
• Neue und verbesserte, patentierte, unverwüstliche Konstruktion
• Bewährt, mit CE(ETA)-Zertifizierung
• Jetzt direkt ab Lager in Abmessungen bis zu 1000 x 3000 mm lieferbar
• Vollständig auf metrische Maße genormt
Vollständig thermisch getrennt
Der Gorter RHT Dachausstieg verfügt über einen nachgewiesenen Dämmwert von Uw ≤ 0,319 W/(m².K), wobei Aufsatzkranz und Deckel vollständig thermisch getrennt sind. Dies minimiert die Möglichkeit von unerwünschter Kondensbildung und sorgt für Einsparungen bei den Energiekosten.
Gorter RHT Dachausstieg:
- CE (ETA-15/0338) und TÜV NORD zertifiziert
- Aufsatzkranz und Deckel vollständig thermisch getrennt
- Sichere, einhändige Bedienung
- 10 Jahre Gewährleistung auf den Dachausstieg
- Optional mit elektrischer Bedienung
- Schnelle Lieferung
- Hochwertige Konstruktion
- Euro-Zylinderschloss aus Edelstahl, Innen- und Außenbedienung
- DGNB Navigator Registrierungscode: B8W133
Einbruchhemmend und schalldämmend Lesen Sie hier mehr über die Vorteile von Gorter Dachausstiegen
Maximale Leistung und ETA
Vollständig thermisch getrennt Konstruktion
Komplett mit Leiter oder Treppe
