Zertifizierungen:
CE ETA-15/0338
Aboma Zertifikate
TÜV NORD Zertifikat nach EN 131, mit Logo "Baumuster geprüft"
Abmessungen (Standardmaß in mm / Gewicht):
- RHT7010: 700 x 1000 mm / 56 kg (Nicht verfügbar in einer Black Edition)
- RHT7014: 700 x 1400 mm / 68 kg
- RHT1010: 1000 x 1000 mm / 65 kg
- RHT1015: 1000 x 1500 mm / 84 kg
- RHT1020: 1000 x 2000 mm / 101 kg
- RHT1025: 1000 x 2500 mm / 120 kg
- RHT1030: 1000 x 3000 mm / 134 kg
Bandseite = lange Seite
Gorter®, komplett montiert mit:
- Thermisch getrennte und isolierte konstruktion
- Öffnungsmechanismus: Kontra Balance System mit Öffnungshilfe und Zurückfallhemmung
- Automatische Verriegelung im geöffneten Zustand, Entriegelung mit einer Hand
- Euro-Zylinderschloss aus Edelstahl, Innen- und Außenbedienung
- Wind- und wetterdichte umlaufende dichtung zwischen Deckel und Kranz
- Diagonaler Handlauf an der Innenseite des Deckels für einen sicheren Halt beim Einund Ausstieg
Leistung nach CE (ETA-15/0338):
-
Widerstand gegen dauerhafte Belastung (Eurocode EN 1993-1-1): 1050 kg/m²
-
Dämmwert (EN-ISO10077-2): Uw ≤ 0,32 W/(m².K)
-
Luftschalldämmung (EN-ISO140-3): 26 dB
-
Schlagregendichtheit (EN 12208): Klasse E 650
-
Widerstandsfähigkeit bei Windlast (EN 12210): Klasse E 3000
-
Widerstandsfähigkeit gegen Schneelast (EN 1991-1-3):3,97kN/m²
-
Durchwurfhemmung (EN 356): Klasse P5A
-
Belastung mit einem weichen, schweren Stoßkörper (EN 13049): Klasse 5
-
Luftdurchlässigkeit (EN 12207): Klasse 3
RHT Pulverbeschichtung:
Außenseite: Pulverbeschichtung in RAL7047
Innenseite: Pulverbeschichtung in weiß RAL 9010 (optional schwarz RAL9004)
Anlegeleiter
Typ: ……….
- EL (einfach)
- OL (2und 3-fach)
Breite: von 360 bis 490 mm (abhängig von Länge und Typ)
Trittabstand: 250 mm
Geschosshöhe: ………. mm (max. 7.395 mm)
Ausführung:
Leiter aus pulverbeschichtetem Aluminium. Während der Nutzung wird die Leiter an einer mit einem rutschfesten Profil versehenen Stufe befestigt. Das Hakensystem ist so vorbereitet, dass es mit einem Vorhängeschloss verschlossen werden kann, um ein Entfernen und Missbrauch zu verhindern. Nach Verwendung wird die Leiter mithilfe zweier mitgelieferter Halterungen aufgehängt, eine davon mit Vorhängeschloss-Vorbereitung.
Zubehör (inklusive):
- 2 vormontierte Haken mit Vorhängeschlossvorbereitung (exkl. Vorhängeschloss)
- 1 Tritt mit zwei Konsolen, Anti-Rutsch-Ausführung
- 2 Aufhängebügel, mit einer Vorhängeschlossvorbereitung (exkl. Vorhängeschloss)
Optionen
Elektromotorische Bedienung von Luken
Elektrische Bedienung - GT35 als Standard
Das elektrische Bediensystem Gorter GT35 ist eine Lösung für jede Dachluke des Typs RHT. Es werden zwei leistungsstarken Elektromotoren montiert, an jeder Seite des Deckels einer.
Geeignet für:
- Dachluken des Typs RHT Standard
Bedienung und Stromversorgung 230 V:
Das System Gorter GT35 besteht aus zwei Motoren und einer Steuerungseinheit. Standardmäßig wird das System geliefert mit einer Funkfernbedienung und einer kompakten Aufputz Bedienkonsole für eine einfache Handhabung. Die Bedienkonsole wird über ein Kabel mit der Steuerungseinheit verbunden und kann frei positioniert werden.
Abmessungen:
Steuerungseinheit: 265 x 105 x 40 mm
Bedienkonsole: +/- 70 x 50 x 10 mm
Länge von Signal-/Stromversorgungskabel für die Motoren: 2 m
Elektrische Anlage:
Der Einbau der Motoren sowie die Verkabelung müssen von einem Fachmann vorgenommen werden.
Bedienung für eine Luke mit Doppeldeckel
Antrieb:
Je nach Ausführung der Luke, dem Gewicht des Deckels und dem Verwendungszweck können wir einen oder mehrere Zahnstangenmotor(en) vorsehen.
Die Antriebe können in 24V oder 230V geliefert werden.
Bedienung 230 V Motoren:
Dies ist das einfachste System mit 1 Motor, der über einen nicht mitgelieferten Unter- oder Aufputzschalter bedient wird.
Bedienung 24 V Motoren:
Die Bedienung von einem oder mehreren Motoren muß über einen Zentralanschluß erfolgen.
Eigenschaften:
- Kontrolle durch zentrale Alarmsystem , möglicherweise mit Notschalter kombiniert
- Programmierbar
- Zusätzliche Kontrolle, beispielsweise einer Tür oder mehrere Türen
- Anschluss von Detektoren; wie Regen, Wind, Rauch, Feuer usw.
- Folgeschaltung von zwei Abdeckungen mit Überlappung
- Automatische Abschaltung bei unebenen oder Überlast
- Usw.
Flucht- und Notausstieg
Im Notfall ist es wichtig, dass die Luke bei einem Stromausfall öffnet. Dies kann erreicht werden, durch eine Notstromversorgung mit Batterien undBatterie-Ladesystem.
Montage und Installation
Der Einbau der Motoren sowie die Verkabelung müssen von einem Fachmann vorgenommen werden.
Downloads
Dokumentation:
Dachausstiege RHT Broschüre2.79 MB
Merkblatt Dachausstiege RHT895.2 KB
Technisches Datenblatt - Dachausstiege RHT / RHTEI / RHTX155.22 KB
Technisches Datenblatt - Leiter607.52 KB
Technisches Datenblatt - Reset / Kalibrierung GT35 / GT50204.81 KB
Benutzerinformation:Benutzerinformation Dachluken2.30 MBBenutzerinformation Leitern1.60 MB
Zeichnungen:
 |
 |
 |
 |
 |
|
|
|
Acrobat |
AutoCAD .dwg |
Sketchup .skp |
REVIT .rfa |
REVIT
.rvt |
REVIT
.ifc |
|
| RHT7090 |  |
 |
 |
 |
 |
 |
| RHT7010 | |
|
|
|
|
|
| RHT7014 | |
|
|
|
|
|
| RHT1010 | |
|
|
|
|
|
| RHT1015 | |
|
|
|
|
|
| RHT1020 | |
|
|
|
|
|
| RHT1025 | |
|
|
|
|
|
| RHT1030 | |
|
|
|
|
|
Watch the Revit instruction video
|
|
||
| H* |
Acrobat |
AutoCAD .dwg |
|
|
OL207
|
2800 mm | |
|
| OL208 | 3285 mm | |
|
| OL209 | 3770 mm | |
|
| OL210 | 4255 mm | |
|
| OL211 | 4735 mm | |
|
| OL212 | 5220 mm | |
|
| OL214 | 6185 mm | |
|
| OL308 | 4495 mm | |
|
| OL310 | 5945 mm | |
|
| OL312 | 7395 mm | |
|
* H = max Geschosshöhe
Installation der Dachausstieg auf Betonkante47.71 KB
Installation der Dachausstieg auf Beton- oder Stahldach53.02 KB
Installation der Dachausstieg auf Betondach46.82 KB
Installation der Dachausstieg auf einem isolierten Betondach53.98 KB
Zertifikate:
Leistungserklärung CE Dachausstieg RHT44.71 KB
KOMO Zertifikat: Dachausstieg RHT120.07 KBTÜV NORD Zertifikat: Dachausstieg mit Aufstieg413.16 KB
Aboma Zertifikat: Dachluke mit Leitern65.93 KB
EuroSolid Bericht: Thermische Leistung Dachausstieg RHT525.05 KB
Peutz Bericht: Schalldämmung Dachausstieg RHT1.14 MB
SKG Bericht: Aluminium Dachausstieg Kugelschlagtest151.21 KB
Angebot
Gorter Dachausstiege mit Leiter bieten einen praktischen und sicheren Zugang z. B. für Wartungsarbeiten auf Flachdächern und zu Kühlanlagen, Aufzugsmaschinenräumen, Glaswaschanlagen, Sonnenkollektoren und anderen Vorrichtungen auf dem Dach. Die Dachausstiege sind auf Flachdächern mit einem maximalen Neigungswinkel von 30° einsetzbar.
Schiebeleiter
Die Gorter Kombination mit Dachausstieg und Leiter ist, in Abhängigkeit der Geschosshöhe, mit einer ein-, zwei- oder dreiteiligen Schiebeleiter erhältlich. Die Gorter Leiter wird standardmäßig mit Aufhängebügeln zum sicheren Weghängen der Leiter geliefert, wenn diese nicht in Gebrauch ist. Damit ist diese Kombination ideal bei seltenerem Gebrauch des Dachausstiegs geeignet. Bei häufigerem Gebrauch empfehlen wir einen Dachausstieg mit Scherentreppe oder fester Treppe.

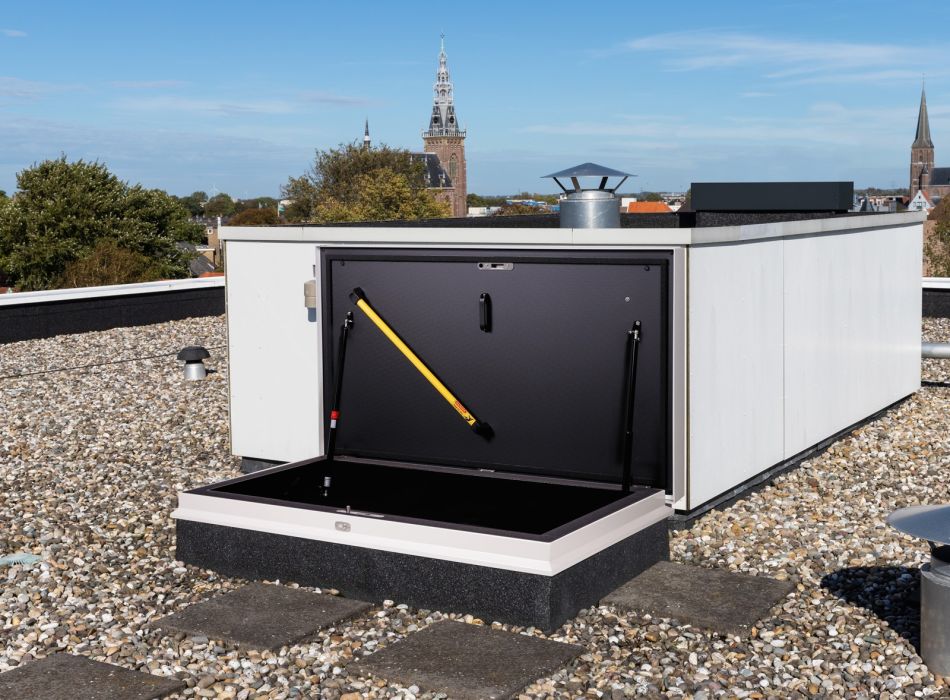

Neue Generation Gorter RHT Dachausstieg
Die neue Generation der RHT Dachausstiege zeichnet sich durch eine extrem starke und patentierte Konstruktion aus. Dank mehrerer Modifikationen ist der DACHAUSSTIEG noch widerstandsfähiger gegen unerwartete extreme Belastungen, sowohl während des Baus als auch im täglichen Einsatz.
Verbesserte Features und Funktionalitäten des unverwüstlichen und nachhaltigen RHT Dachausstiegs:
- Hergestellt und entwickelt in Holland
- Neue und verbesserte, patentierte, unverwüstliche Konstruktion
- Bewährt, mit CE(ETA)-Zertifizierung
- Jetzt direkt ab Lager in Abmessungen bis zu 1000 x 3000 mm lieferbar
- Vollständig auf metrische Maße genormt
Vollständig thermisch getrennt
Der Gorter RHT Dachausstieg verfügt über einen nachgewiesenen Dämmwert; Uw ≤ 0,319 W/(m².K), wobei Aufsatzkranz und Deckel vollständig thermisch getrennt sind. Dies minimiert die Möglichkeit von unerwünschter Kondensbildung und sorgt für Einsparungen bei den Energiekosten.
Gorter RHT Dachausstieg mit Leiter:
- Der Dachausstieg ist CE (ETA-15/0338), TÜV NORD und Aboma zertifiziert, mit vollständig thermisch getrennten Aufsatzkranz und Deckel
- Leiter mit Aboma-Prüfzeichen
- Sichere einhändige Bedienung des Dachausstiegs
- Über den ganzen Weg auf das Dach ein sicherer Halt
-
10 Jahre Gewährleistung auf den Dachausstieg, 1 Jahr auf Steigmittel
- Dachausstieg optional mit elektrischer Bedienung
- Hochwertige Aluminiumkonstruktion von Dachausstieg und Leiter
- Euro-Zylinderschloss aus Edelstahl, Innen- und Außenbedienung
- Einbruchhemmender und schalldämmender Dachausstieg
- Mauerbügel und Leiter mit Vorhängeschlossvorrichtung zur Vorbeugung der unerwünschten Entfernung der Leiter
- Schnelle Lieferung
- DGNB Navigator Registrierungscode: B8W133
